RJ45和POE引脚详解

发布日期：2024/7/19 14:22:20


在当今的网络世界里面，我们每个人都被连接着，然后最基本的RJ45接口（俗称水晶头）的引脚定义，也许是需要做工程或解决问题是的必查手册。然而建立在RJ45之上POE协议也在视频监视，设备供电等应用中经常使用到。本文简单总结了RJ45接口和POE规范中的不同引脚定义，以方便各位工程师查询。

RJ45接口

水晶头（英语：Registered jack，RJ），RJ45是一种标准化的电信网络接口。连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45是标准8位模块化接口的俗称。

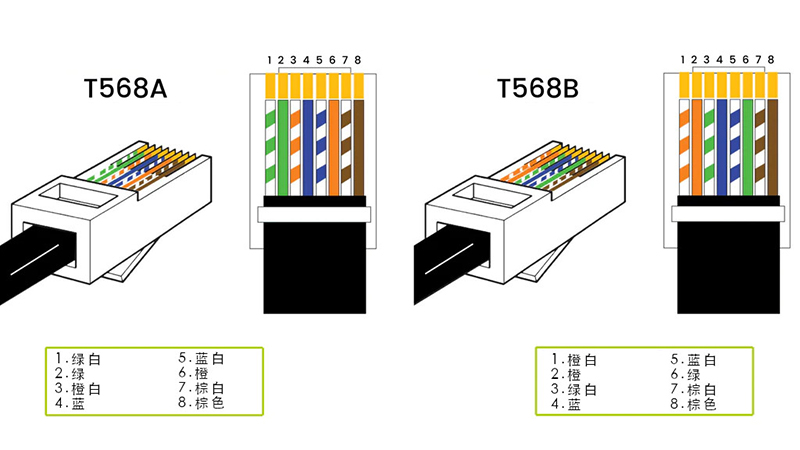

T568A 与 T568B颜色代码

T568A 和 T568B 是用于连接八位 RJ45 模块化插头的两种颜色代码。在 ANSI/TIA-568-C 接线标准下，两者都是允许的。 T568A 和 T568B 之间的唯一区别是橙色和绿色对互换。

引脚定义

常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE（数据终端设备）类型和用于交换机等的DCE（数字通信设备）类型。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。如果DTE类型接口和DTE类型接口相连时不交叉相连引脚，对触的引脚都是数据接收（发送）引脚，不能进行通信。另外：一些DCE类型设备会和对方自动协商，此时连接用直通线或平行线均可。

以太网 10/100Base-T 接口
 以太网 100Base-T4 接口
引脚号
 引脚名称
 说明
 引脚号
 引脚名称
 说明
1 TX+
 Tranceive Data+（发送数据+）
 1 TX_D1+
 Tranceive Data+（发送数据+）
2 TX-
 Tranceive Data-（发送数据-）
 2 TX_D1-
 Tranceive Data-（发送数据-）
3 RX+
 Receive Data+（接收数据+）
 3 RX_D2+
 Receive Data+（接收数据+）
4 n/c
 Not connected（未使用）
 4 BI_D3+
 Bi-directional Data+（双向数据+）
5 n/c
 Not connected（未使用）
 5 BI_D3-
 Bi-directional Data-（双向数据-）
6 RX-
 Receive Data-（接收数据-）
 6 RX_D2-
 Receive Data-（接收数据-）
7 n/c
 Not connected（未使用）
 7 BI_D4+
 Bi-directional Data+（双向数据+）
8 n/c
 Not connected（未使用）
 8 BI_D4-
 Bi-directional Data-（双向数据-）

关于POE

以太网供电（Power over Ethernet，简称PoE）也称PoE供电，是一种可以在以太网中透过双绞线来传输电力与资料到设备上的多种标准化技术或自有标准技术。只通过一根以太网双绞线就能为无线接入点（WAP）、网络摄像头、VoIP电话同时提供电力供应和数据传输。
现时有多套技术标准用于实现在双绞线上同时传输电力和数据，其中有三种于2003年已经被电气电子工程师学会（IEEE）标准化入IEEE 802.3中，分别称为模式A、模式B、4PPoE。对于10BASE-T和100BASE-TX，这些技术只使用到CAT5类双绞线4对线中的两对。

主动式PoE（Active PoE）和被动式PoE （Passive PoE）

  • 主动PoE 是 active Power over Ethernet 的缩写，也称为标准 PoE，是指在电源设备 (PSE) 和 PD 设备之间协商适当电压的任何类型的 PoE。 有源 PoE 交换机是符合标准 PoE 的设备，因此也被称为标准 PoE 交换机。 这种类型的交换机被评为符合 IEEE 802.3af、IEEE 802.3at 或 IEEE 802.3bt 标准。 因此，它可以进一步分为 PoE、PoE+ 和 PoE++ 交换机。 在上电之前，有源 PoE 交换机将测试和检查以确保交换机和远程设备之间的电源兼容。 否则，主动 PoE 交换机将不会供电，从而防止对非 PoE 设备造成任何潜在损坏。
  • 被动式 PoE 也称为被动式以太网供电，是一种非标准的 PoE。 它还可以通过以太网线路供电，但无需协商或通信过程。 无源 PoE 交换机不符合任何 IEEE 标准。 在网络中使用无源 PoE 交换机时，电源是“永远在线”的，这意味着无论终端设备是否支持 PoE，它始终以一定的电压通过以太网电缆发出电流。 因此，如果终端设备没有为带电以太网电缆做好准备，使用无源 PoE 交换机可能会烧毁终端设备。

RJ45双绞线的Mode A和Mode B

10/100 和千兆以太网电缆有四对双绞线，对应 8 针。 802.3af 标准规定，对于 10/100 以太网电缆，四对线中只有两对可以传输数据，而另外两对可用于供电。 在这些线对中，10/100 以太网仅允许通过两对线对（四线）传输数据。 根据电源来选择通过模式 A 和模式 B进行供电。

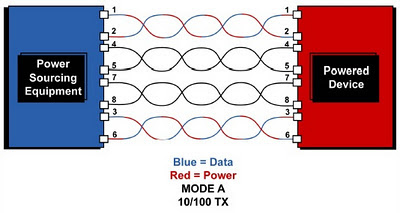

  • 模式 A 使两根双绞线未使用，并在外部线对 1,2 和 3,6 上传输数据和电源。 当电源和数据都来自同一个 PSE 时，这种方法是最好的，因此它也被称为尾跨(Endspan)。

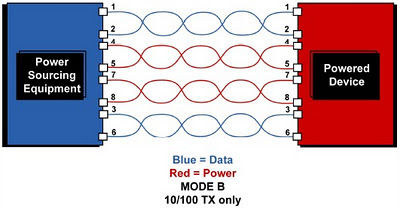

  • 模式 B 的工作原理是有两对专用线（引脚 4,5+ 和 7,8-）专门用于传输电源，另外两对用于数据。 由于 PoE 适配器（注入器）采用标准数据以太网并将电源“注入”到电缆中，它们更经常使用 B 型来为设备供电。 因此模式 B 有时被称为中跨(Midspan)。



 10/100M双绞线网络
10/100M双绞线网络
交换机引脚

PoE Mode A

(Data和DC供电混合)


PoE Mode B

(DC供电分离)

4对PoE

PoE Mode A

(两条数据线和DC供电混合)

PoE Mode B

(两条数据线和DC供电混合)

4对PoE
引脚 1
 Rx+ 和 DC+
 Rx+
 Rx+ & DC+
 TxRx A+ & DC+
 TxRx A+
 TxRx A+ 和 DC+
引脚 2
 Rx+ 和 DC+
 Rx-
 Rx- 和 DC+
 TxRx A- 和 DC+
 TxRx A+ 和 DC+
 TxRx A+ 和 DC+
引脚 3
 Tx+ 和 DC-
 Tx+
 Tx+ 和 DC-
 TxRx B+ 和 DC-
 TxRx B+
 TxRx D+ 和 DC-
引脚 4
 未使用
 DC+
 DC+
 TxRx C+
 TxRx C+ 和 DC+
 TxRx C+ 和 DC+
引脚 5
 未使用
 DC+
 DC+
 TxRx C-
 TxRx C- 和 DC+
 TxRx C- 和 DC+
引脚 6
 Tx- 和 DC-
 Tx-
 Tx-和DC-
 TxRx B- 和 DC-
 TxRx B-
 TxRx B- 和 DC-
引脚 7
 未使用
 DC-
 DC-
 TxRx D+
 TxRx D+ 和 DC-
 TxRx D+ 和 DC-
引脚 8
 未使用
 DC-
 DC-
 TxRx D-
 TxRx D+ 和 DC-
 TxRx D- 和 DC-
